Ржавеющая «нержавейка»

В настоящее время практически все пищевые производства пользуются различными изделиями из нержавеющей стали, начиная от простых столов и тележек, заканчивая высокотехнологичным оборудованием. И, к сожалению, нередки случаи, когда продукция из «нержавейки» начинает ржаветь на пищевом производстве, где это недопустимо в принципе.

Соответственно, возникает резонный вопрос – почему?

Что такое нержавеющая сталь?

Это обыкновенное железо, к которому добавлен хром для сопротивления окислению, то есть ржавлению. Другие элементы добавляются для придания особых свойств или свойств нержавения  для особых сред. И в составе сертифицированной к применению в пищевой промышленности нержавеющей стали AISI 304 (304L) находится 70% железа.

Таким образом, высокие антикоррозионные характеристики нержавеющих сталей обусловлены тем, что они пассивируются без особых проблем даже при стандартных атмосферных условиях – за счет кислорода в воздухе. Легкость этого процесса обеспечивается ключевым легирующим компонентом «нержавейки» – хромом. В окислительных средах при увеличении его содержания антикоррозионные возможности сталей значительно возрастают.

Пассивации «нержавейки» способствует (но в существенно меньшей степени) и никель. Снижается стойкость против коррозии при повышении объемов углерода в нержавеющих сплавах. Нивелировать воздействие углерода можно путем легирования «нержавейки» ниобием, медью, молибденом и рядом иных химических элементов. На стойкость описываемых сплавов против ржавления влияет и их структурное состояние, но это высоконаучная история, которая малоинтересна потребителям изделий из нержавеющей стали на производстве,  тем более, техническая служба любого мясокомбината при всем своем желании вряд ли окажет какое-либо весомое воздействие на кристаллическую решетку материала, из которого изготовлена колбасная рама.

Механические причины коррозии

Ржавчина образуется на поверхности из нержавеющей стали тогда, когда недостаточно легирующего хрома для создания и поддержания необходимого оксидного слоя.

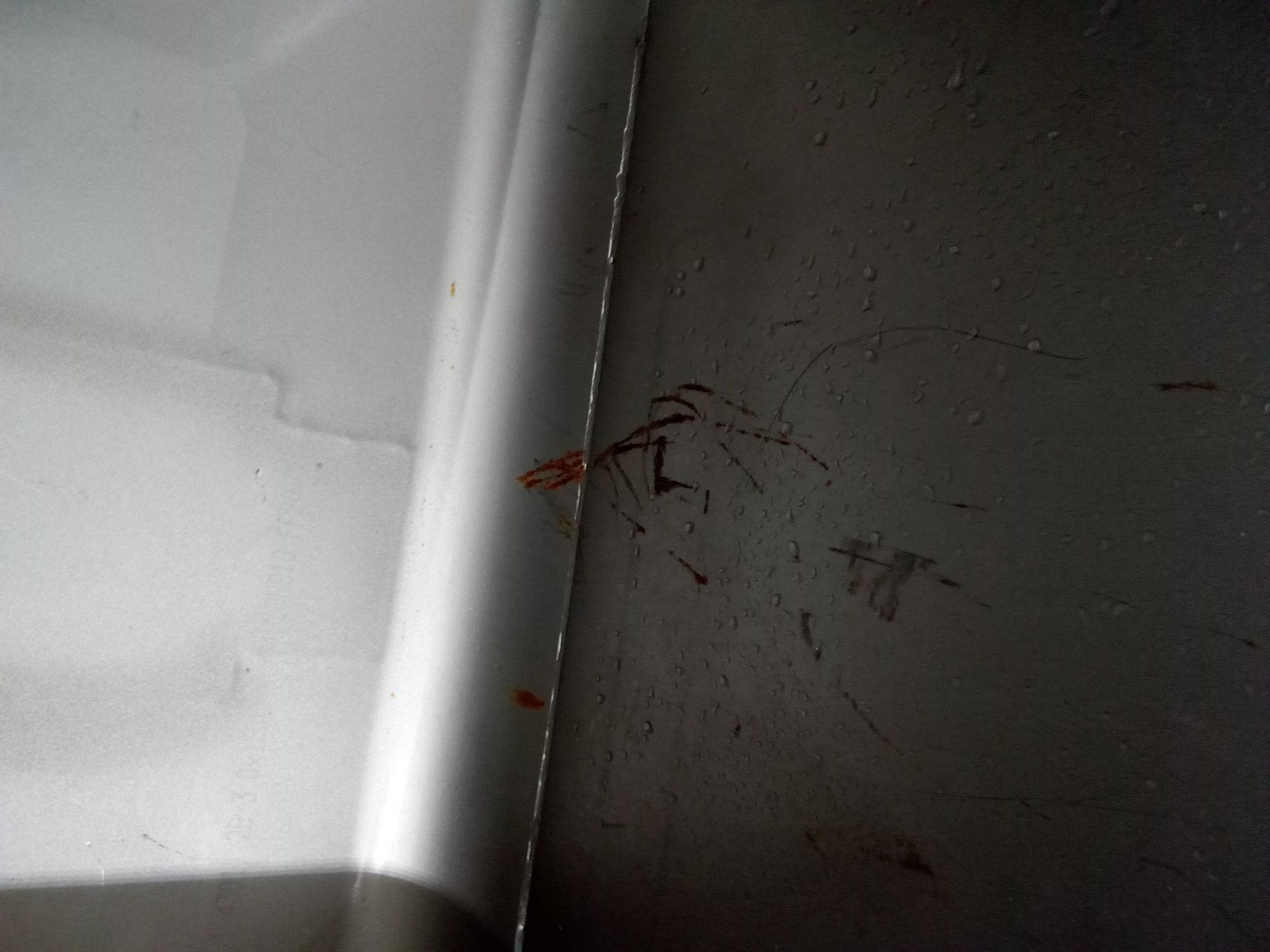

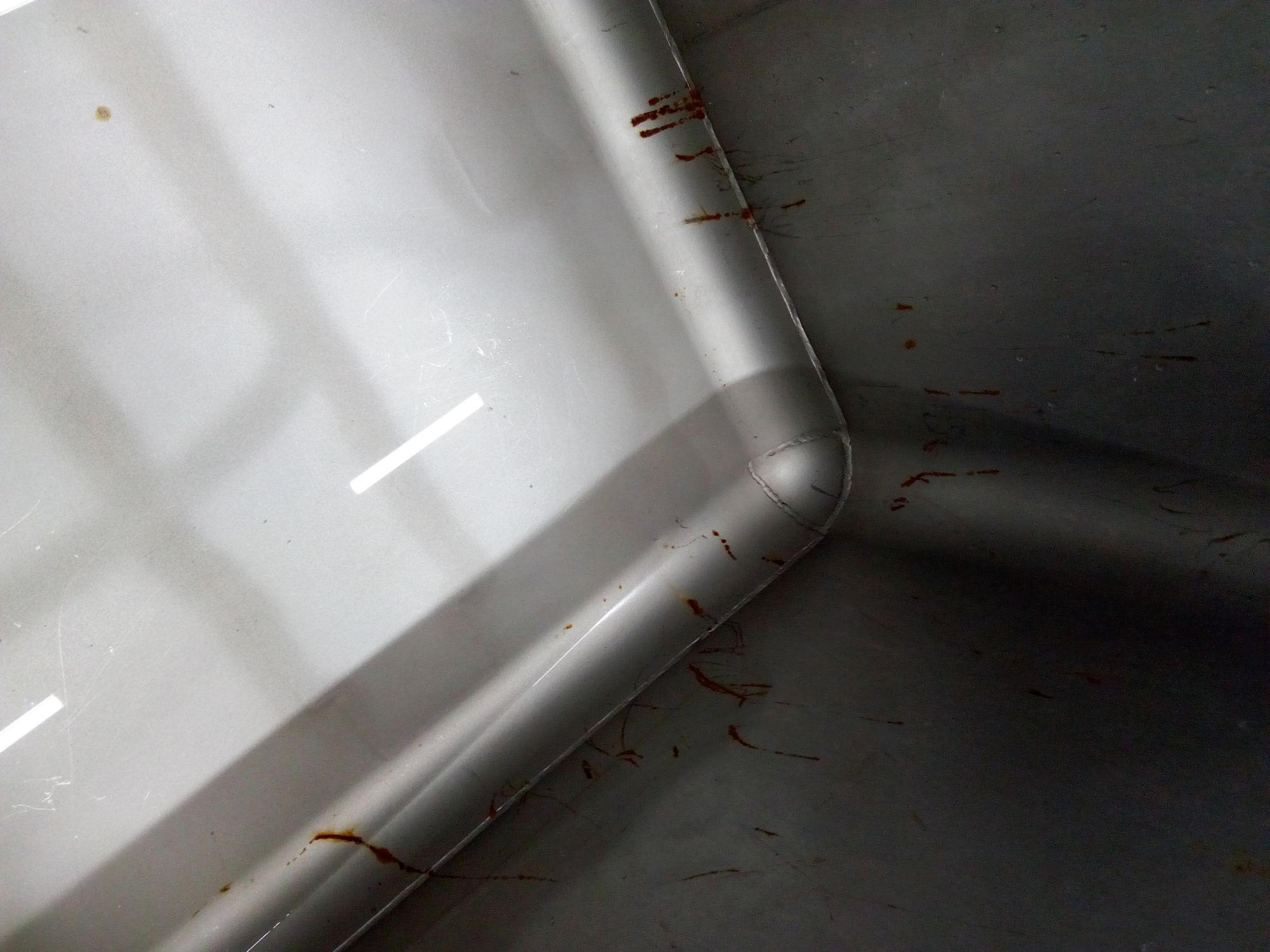

Простейшее условие, при котором ржавление может возникнуть на нержавеющей стали, – контакт обычной углеродистой или низколегированной стали с нержавеющей. Это очень часто происходит при транспортировке, когда изделия из нержавеющей стали царапаются. В образовавшихся царапинах происходит нарушение поверхности, и остаются частицы обыкновенной стали, которые впоследствии начинают ржаветь.

Еще один вид формирования ржавчины на нержавеющей стали происходит во время сварки, например, при сварке с использованием порошковой проволоки. На неочищенной поверхности нержавеющего металла может остаться тонкий слой свободного железа, который легко ржавеет, если металлическая поверхность не была очищена абразивным или химическим способом после сварки.

Технология изготовления и эксплуатации нержавеющей стали должна предусматривать отсутствие ее контакта с обыкновенной сталью, например, при изготовлении столов, подъемных средств, складских стеллажей и других металлоконструкций. Железная пыль, образующаяся при измельчении, резке, струйной очистке, должна быть как можно дальше от мест, где используется нержавеющая сталь.

Чистящие и абразивные инструменты, такие как шлифовальные круги и проволочные щетки, использованные ранее на углеродистой или низколегированной стали, не должны впоследствии применяться на нержавеющих сталях.

Для нержавеющей стали должны использоваться проволочные щетки только из нержавейки. Постоянное применение металлических щеток, даже из нержавейки, не рекомендуется, так как они оставляют на поверхности механические повреждения, способствующие образованию коррозии. Очистку проволочной щеткой можно использовать для удаления сварочного шлака.

Наличие свободного железа на поверхности нержавеющей стали, легко определяется путем опрыскивания стали водой и выдержки во влажном состоянии в течение нескольких часов.

Зоны, содержащие свободное железо, заржавеют и окрасятся.

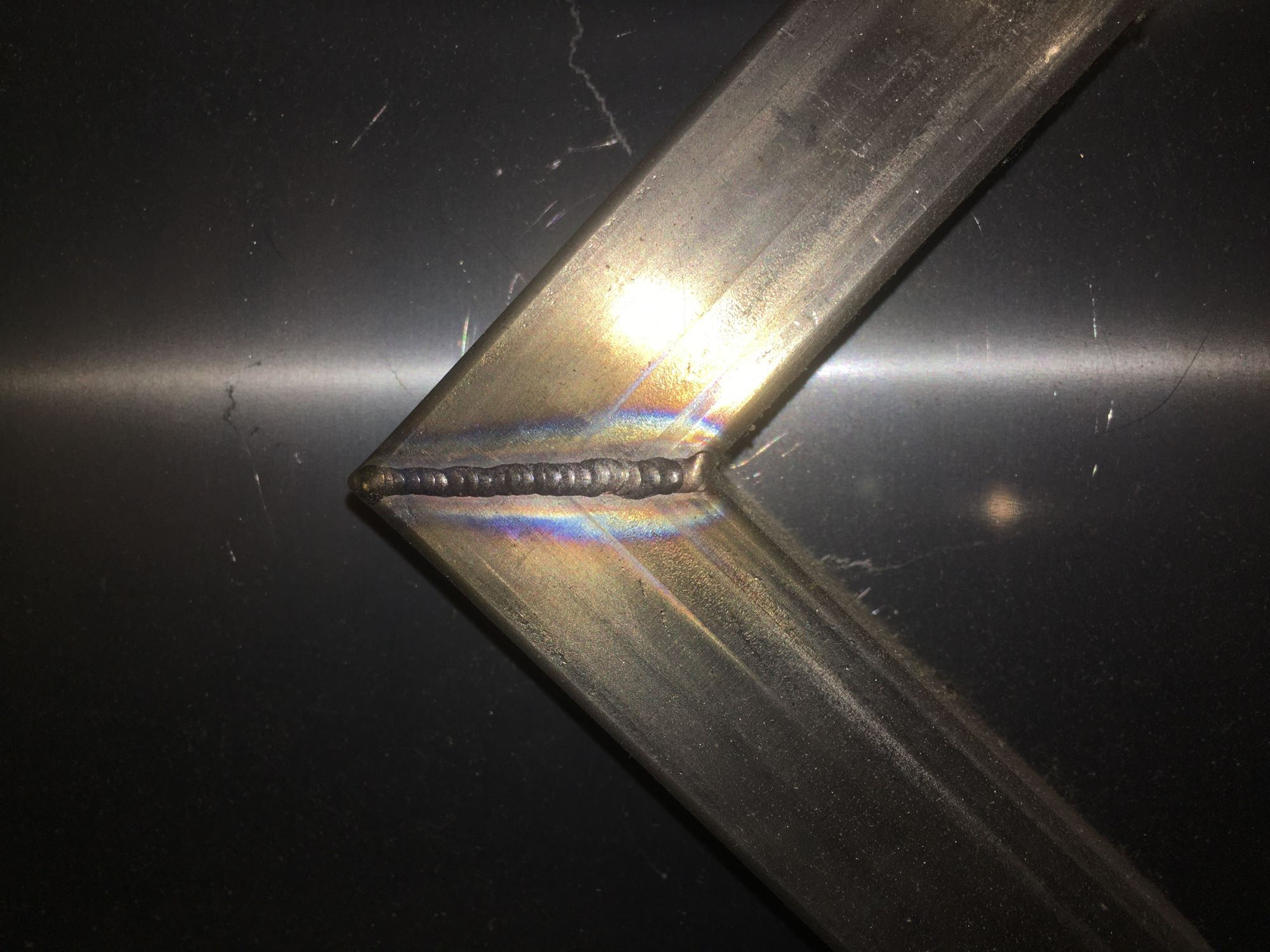

Очень часто процесс коррозии развивается по краям сварного шва. Цвет оксидов может варьироваться от соломенного до темно-коричневого, в конечном итоге они превращаются в красный цвет ржавчины.

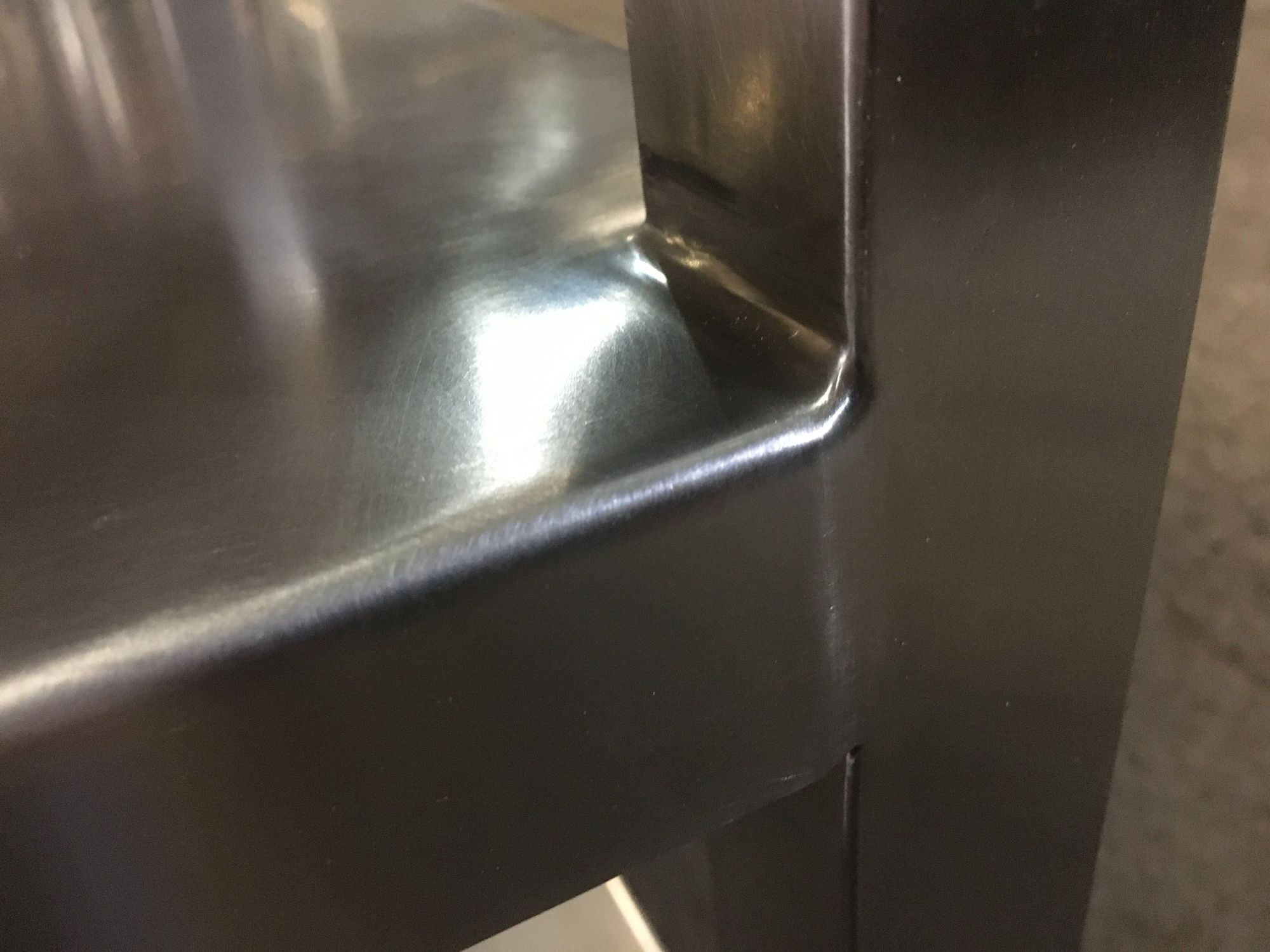

При нормальных атмосферных условиях коррозия, связанная со сваркой, не развивается, а просто выглядит некрасиво. Сварные швы должны быть очищены в течение одного или двух дней после сварочных работ, грубые или шероховатые поверхности должны быть зашлифованы, удалены царапины, шлак, флюс и брызги.

В продаже имеется много специальных чистящих веществ для нержавеющих сталей. Эти моющие средства изготавливаются на основе азотной или соляной кислот; они обычно удаляют небольшой слой материала (около 0,025 мм). После выдержки на поверхности они должны быть тщательно смыты и нейтрализованы водой с содой.

Пассивация в азотной кислоте изделий из нержавеющей стали помогает ускорить формирование оксидной пленки хрома, препятствующей корродированию металла.

Каков же самый простой и эффективный метод борьбы с коррозией нержавеющей стали? Чистота, чистота, и еще раз чистота! Посмотрите на нержавеющую кухонную раковину в любом доме — она подвергается воздействию самых различных химических веществ, но ее поверхность всегда остается яркой.

Почему? Потому что постоянный поток свежей воды и протирка удаляют вредные химические вещества, которые могут повредить окисную пленку. Чистота имеет важнейшее значение для максимальной устойчивости нержавеющих сталей к коррозии.
