Вакуумный шприц Handtmann VF-610 ошибка E2092, W2043

[Намик]

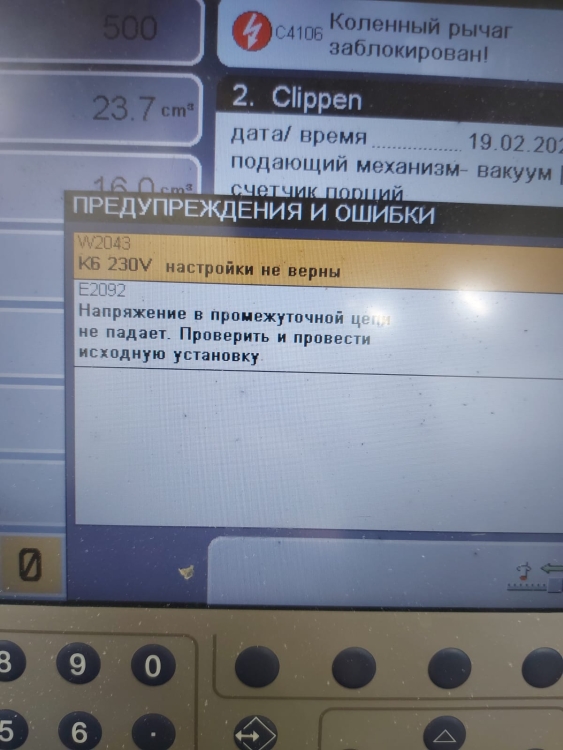

Добрый день. На шприце Handtmann VF-610 вылезает предупреждение W2043 - "К6 230 V настройки не верны"

и ошибка E2092 - "напряжение в промежуточной цепи не падает. Проверить и провести исходную установку".

Если кто сталкивался, просьба откликнуться и помочь.

Спасибо.

[Serviceman]

1 час назад, Намик сказал:

Добрый день. На шприце Handtmann VF-610 вылезает предупреждение W2043 - "К6 230 V настройки не верны"

и ошибка E2092 - "напряжение в промежуточной цепи не падает. Проверить и провести исходную установку".

Если кто сталкивался, просьба откликнуться и помочь.

Спасибо.



Ошибка W2043.

Тщательно проверьте состояние электромагнитного пускателя К6. Через этот пускатель постоянное напряжение Uz (примерно 565 V) подаётся на балластный резистор R1. Убедитесь, что все провода подключены к контактам пускателя. Проверьте, присутствует ли на управляющей катушке этого пускателя (контакты А1 и А2) переменное напряжение 230 V. Убедитесь, что на контакте 13 этого пускателя присутствует постоянное напряжение +24 V-S. Не исключено, что придётся разобрать пускатель и убедиться, что контакты внутри не подгорели и не оплавились. Возможно даже, что придётся менять пускатель.

Ошибка Е2092.

Проверьте состояние балластного резистора R1 (обычно он подключён к контактам 15 и 16 клеммной колодки Х95). Убедитесь, что резистор не пробит. Его сопротивление должно быть 22 Ом.



Обычно ошибка Е2092 является следствием ошибки W2043. Если что-то не так с пускателем, то напряжение промежуточной цепи Uz не падает, так как не может быть подано на балластный резистор R1.

Изменено 19 февраля, 2023 пользователем Serviceman

[Намик]

Добрый день. Согласно рекомендациям все проверил. С напряжениями все в порядке. Оказалось, что балластный резистор в обрыве. За неимением иного, поставил тормозной резистор с частотника на 30 Ом/600 Вт. Правда, он громоздкий, кое-как уместился внутри шприца над шкафом управления.

У же примерно час работает без ошибок. Попросил оператора, чтобы сразу предупредил,если вылезет какая ошибка.

Очень признателен за помощь.

Большое спасибо!



[Serviceman]

3 часа назад, Намик сказал:

Оказалось, что балластный резистор в обрыве. За неимением иного, поставил тормозной резистор с частотника на 30 Ом/600 Вт. Правда, он громоздкий, кое-как уместился внутри шприца над шкафом управления.

Добрый день.

Постарайтесь всё же найти подходящий по габаритам резистор и разместить его не НАД шкафом управления, а на штатном месте, то есть ПОД управлением ПЦК-3. Дело в том, что этот резистор выполняет следующую функцию.

Когда при выключении машины электролитические конденсаторы, размещённые внутри сервоусилителей, разряжаются через него - он выделяет довольно значительное количество тепла, и тёплый воздух, подхватываемый кулером, распространяется внутри ПЦК-3, тем самым препятствуя образованию конденсата на печатных платах и электронных компонентах.

В крайнем случае - просто разместите его на дне электрического шкафа, подложив под него какой-то диэлектрик (хоть кусок оргстекла) во избежание КЗ. И конечно же закройте электрический шкаф.



Изменено 20 февраля, 2023 пользователем Serviceman
